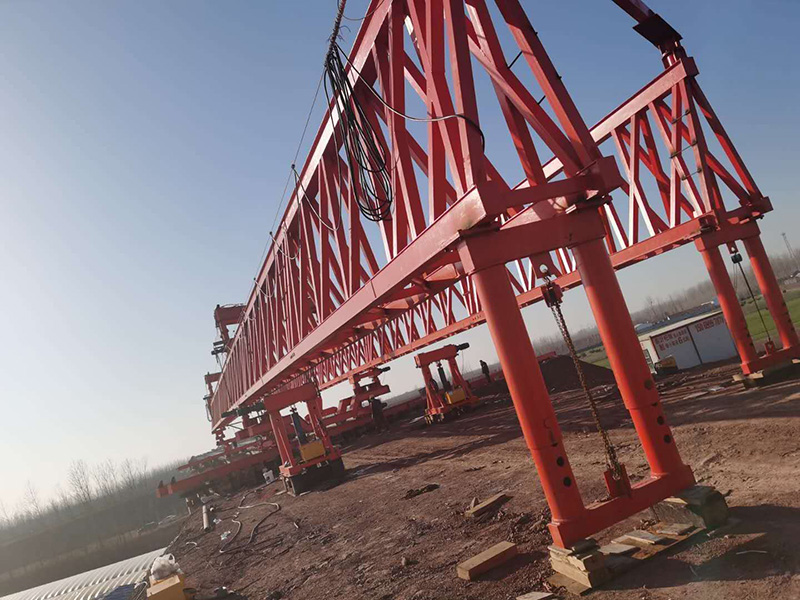

架橋機就是將預制好的梁片放置到預制好的橋墩上去的設備。架橋機屬于起重機范疇，因為其主要功能是將梁片提起，然后運送到位置后放下。但其與一般意義上的起重機有很大的不同。其要求的條件苛刻，并且存在梁片上走行，或者叫縱移。架橋機分為架設公路橋，常規鐵路橋，客專鐵路橋等幾種。
主要組成：
主要由機臂、一號起重小車、二號起重小車、一號柱、二號柱、三號柱、液壓系統、電氣系統、柴油發電機組以及安全保護監控系統等部分組成。
架橋機架梁作業為跨一孔簡支式架梁，由運梁車運梁至架橋機尾部喂梁，起重小車吊梁拖拉取梁，空中微調箱梁位置就位，架橋機采用液壓驅動輪胎走行，步履縱移過孔作業方式?？梢约茉O32m、24m、20m雙線整孔箱梁，適應架設*小曲線半徑R5500m，適應架設*縱坡20‰，額定起重量900t。
橋梁施工機械之一，其吊臂為一箱形梁，向前懸伸，在其前端有一能折疊的立柱(由左右兩腳桿組成)。該機可在空載狀態下自行駛入橋位，再將前立柱伸直，支在前方橋墩上。當所架梁片(或整梁)沿吊臂移動時，吊臂接近簡支梁狀態。架橋時，該機可在空載狀態下自行駛入橋位，須先將梁片利用特制龍門吊機從鐵路平板車上轉移到特制運梁車上，再將此運梁車和架橋機后端對位，用行駛在架橋機吊臂上的兩臺吊梁小車將梁片吊起，沿吊臂前行，到達橋位落梁。為適應曲線架橋，該機的吊臂能在水平面內作少量擺動。梁片就位方法與雙懸臂式架橋機所用方法相同(移梁或撥道)。該機的優點是：取消平衡重，不再需要機車頂推，喂梁不需橋頭岔線，機械化程度提高，安全性能有所改善。吊重130噸的勝利型架橋機即屬此類。
